HINDLEY产品资料


执行机构

气动执行机构:

NKT系列气动执行机构历经多年成功的专业制造经验和先进的应用技术,经过消化吸收,加以综合改进,并积极贯彻 ISO9001 质量保证体系的国际标准,使产品性能得到不断改进,更完美地推出了适合于 90 ° 回转阀门操作的气动执行器。

气动执行机构具有以下特点:

•  铝合金双活塞和连杆运动,结构简单,输出扭矩大,重量轻,外形美观。

•  相同规格有双作用式(拔叉结构)、单作用式(齿轮齿条)、以及三位式执行机构。

•  活塞与缸体的滑动部件采用氟碳导向带,旋转齿轮由耐磨塑料轴承衬套,保持最小摩擦力,并有效的抵抗磨损。

•  铝合金外壳表面阳极氧化电镀,防腐蚀保护;旋转轴镀硬质镍磷合金,螺丝、螺母为不锈钢。

•  连接、安装口标准化模块设计,方便配装球阀、蝶阀、信号盒及控制附件。

•  特殊的腐蚀环境可采用不锈钢外壳(请与我们联系)。

•  活塞拔叉连成一体,以弹性活塞环和对开式轴瓦紧贴在缸体内壁,使其工作平稳,安全可靠。

•  缸体、活塞,端盖等主要零件均采用铝合金材料,并经表面阳极化处理,具有重量轻,外形美观的特点。

•  齿杆和运动件等内表面均有导向装置及特殊处理,具有摩擦小,寿命长的优点。

•  单作用执行机构

工作原理:

当气源压力从 2口进入迫使活塞分开朝端盖方向移动,同时压缩弹簧,空气从4口排出,从而获得逆时针方向旋转。失气或失电时,弹簧使活塞合拢,空气从 2口排出,从而获得顺时针方向旋转。

•  双作用执行机构

工作原理:

当压缩空气从(图二)进气孔进入两活塞之间中腔时,使两活塞分离,气缸两端气腔的空气通过图二中的排气孔排出,同时中心轴便逆时针方向旋转 90°打开。反之,则在图一进气孔进气时,使两活塞闭合,中心气腔的空气通过图一中的排气孔排气,同时中心轴便顺时针方向旋转90°,阀门也随即关闭。

•  三位式执行机构

三位式气动执行机构提供了一种 0 o — 45 o - 90 o或者 0o-90o-180o的操作方式。中间位置是由两个辅助活塞移动产生机械制动来实现的。这个中间位置是可调的,如90o行程的执行机构能够提供20o、30o、50o、75o等中间位置。

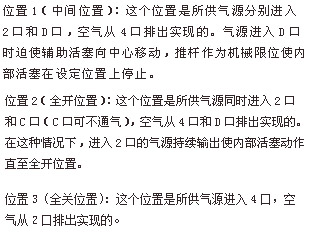

工作原理:

• 电动执行机构:

NKTD 系列电动阀门驱动装置是机电一体化智能型电动执行器。该驱动装置内置智能模块,模块采用先进计算机单片及智能控制软件,直接接受计算机或仪表等输出的标准控制信号( 4-20mA DC/1-5VDC 信号等),实现电动阀门开度(位移)的智能控制和精确定位。 NKTD系列电动阀门驱动装置的功能扩展,可利用微机技术和现场通讯技术扩大功能,实现 PID 调节、双向通讯、在线自动标定等多项控制技术要求的功能,有效提高控制水平,已越来越受到客户的选用及关注。具有如下特点:

•  铝合金压铸外壳、造型流畅、美观大方;

•  体积小巧,仅相当于同类产品的 33 %,重量仅相当于同类产品的 30 %左右;

•  安全保证,机械、电气双重限位,过热保护、过载保护;

•  使用方便,任意角度安装,免点检,免加油,放水防锈;

•  机电一体化智能型( Z 型),自动标定阀位,定位、控制精确,操作方便;

•  电源电压可选 220V AC 、 110V AC 、 24V DC 。

机型: NKTJ 普通型

NKT K 开度信号反馈型

NKT Z 机电一体化智能型

输入: 4 - 20mA/1 - 5V DC 标准信号(其他信号订货时注明)

输出: 4 - 20mA/1 - 5V DC 标准信号(其他信号订货时注明)

配件:- RPD 系列智能数显阀门定位器(手操器)

- NKT 系列智能数显调节器(智能温控器)

- NKT 系列可编程智能数显调节器(可编程智能温控器)等

技术参数:

扭矩: 50 、 100 、 250 、 500 、 1000 、 2000N · m ;

全行程时间: 15 、 20 、 30 、 60s ;

电机功率: 10W - 120W ;

电源: 220V 、 110V AC 、 24V DC , 50/60Hz ;

环境温度: -30 - 60 ℃ ;

绝缘电阻: 100MΩ /500 V DC ;

耐压值: 1500V AC 1 分钟;

保护装置:过热保护;

手动操作:随机附手轮;

限位:机械、电气双重限位;

防护等级: IP65 ;

安装方向:可任意角度安装;

位置测量:可选装开关或电位器;

本体材料:压铸铝合金。
