LCMAG 电磁流量计系列是测量导电液体（最低 5 μ S/cm ）提供了最好的方案。有以下特点：

• 无可移动部件

• 具有宽公称直径范围

• 有宽流量范围

• 自动、双向流量量程能力

• 多种内衬及电极材料

• 压损几乎为零

• 易安装、易操作、维护量小

• 极高的满量程精度

• 精度不受流体特性如粘度、密度、温度或悬浮固体的影响。

LCMAG 有用于不同应用的五种电磁流量计。包括小流量、对夹、卫生、法兰和插入式流量计五种型号。适用于多种工业及 OEM 应用。 LCMAG 电磁流量计的市场包括：化工、食品及饮料、纸浆及造纸、水和污水处理、农业及其他。 LCMAG 电磁流量计结构包括传感器和电子转换器和编程器。

传感器：

HMS500 微流量型：为低流量和小量应用而设计。对 OEM 装料机来说是一种理想的设备。

公称直径： 1/8 ″～ 3/4 ″

流量范围： 0.005 ～ 55GPM

外壳和外部螺纹连接由不锈钢制成，带 PTFE （特氟珑）内衬。

HMS1000 对夹型：为水和污水处理应用而设计。

公称直径： 1 ″～ 6 ″

流量范围： 0.317 ～ 2800GPM

可提供 PTFE 或者聚丙稀内衬。

HMS2400 卫生型：专门为卫生食品应用而设计

公称直径： 1 ″～ 4 ″

流量范围： 0.3 ～ 1200GPM

带 PTFE 内衬及卫生夹套料连接

HMS2500 法兰型：特别适用于一般工业应用及水和污水处理应用。

公称直径： 1 ″～ 80 ″

流量范围： 0.3 ～ 500000GPM

可提供 1 ″～ 6 ″ PTFE 或聚丙稀内衬，也可提供 8 ″～ 80 ″硬橡胶内衬

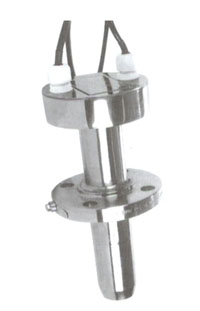

HMS2700 插入式：用于水和污水处理，适用于带压管道安装，有七种管径尺寸，范围为

10 ″～ 120 ″。

HMS2770 插入式：用于水和污水处理，用于不带压的管路安装，有四种管径尺寸，范围为

4 ″～ 80 ″。

电子转换器：

HML190 型：通过 CE 认证，包含三个编程键和一个 2 行× 16 字符的 LCD 显示屏。显示屏

指示流量、总流量及某些报警或出错信息。流量还可用 31 元素柱状图进行指

示。也可提供不带显示器的选择。使用 HML190 转换器，流量计的满量程精

度可达± 0.4 ％（介质流速＞ 0.25m/s ）。

HML200 型：通过 CE 认证，包含三个编程键和一个 8 行× 16 字符的 LCD 显示屏。显示屏

指示流量、总流量及某些报警或出错信息。 HML200 还提供 128 × 64 点阵图形

显示，还可用作批量控制器。使用 HML200 转换器，流量计的满量程精度可

达± 0.2 ％（介质流速＞ 0.25m/s ）。

编程器：

HMT200 型：是一种手持式编程器，用于不带显示的 HML190 转换器的编程。此设备用于

LCMAG 设置参数的编程，以及用于观察流量值。配备一个三键可编程键盘和

一个 2 行显示屏，并附带一个 6.5 ′电缆和一个公插头。

技术数据-传感器

规格	型号
规格	HMS500	HMS1000	HMS2400	HMS2500
尺寸	1/8"-3/4"	1"-6"	1"-4"	1"-80"
流量范围	0.11-55gmp	7.9-2,800gmp	8-1,200gmp	8-500,000gmp
连接方式	304 s.s/聚丙烯螺纹连接	对夹型连接	卫生夹连接,DIN卫生或者SMS	150号或300号ANSI法兰
正常压力	232psi	聚丙烯内衬232psi 特氟隆内衬580psi	1"-1 1/2"363psi 2"-4" 232psi	150号ANSI法兰@-33℃-+33℃时工作压力为290psig300号ANSI法兰@-33℃-+33℃时工作压力为750psig
主体材料	304不锈钢抛光	碳钢,着RAL-6028标准色(可选择304或316不锈钢)	304不锈钢,抛光	碳钢,着RAL-6028标准色(可选择304或316不锈钢)
内衬	特氟隆	聚丙烯或特氟隆	特氟隆	根据尺寸选择特氟隆\硬像胶或聚丙烯
液体温度	一体95℃. 分体145℃(带B型号远程转换器)	55℃(聚丙烯内衬).带特氟隆内衬时为145℃(带B型分体转换器).	一体95℃. 分体145℃(带B型分体转换器)	一体95℃.分体145℃(带B型分体转换器)带硬橡胶内衬时为75℃
电极材料	316不锈钢,哈氏合金B和C钛,钽及铂
IP等级	NEMA 6-6P(IP67/68),带一体化转换器, (完全浸没可达1.5米[IP68],带B型分体转换器
最小导电率	5s/cm

规格	型号
规格	尺寸	HMS2700	HMS2770
插入管道	0	10"或小于10"
	1	20"或小于20"	4"-20"
	2	40"或小于40"	24"-40"
	3	60"或小于60"	48-64"
	4	80"或小于80"	72-80"
	5	100"或小于100"
	6	120"或小于120"
连接方式		2"螺纹	法兰
正常压力		232psi
主体材料		304不锈钢
内衬		PTFE(特氟隆)
液体温度		一体95℃.分体145℃(带B型远程转换器)
电极材料		316不锈钢
防护等级		NEMA6-6P(IP67/68),带一体化转化器, (完全浸没可达1.5米[IP68],带B型号分体转换器)
最小导电率		5S/cm

技术数据-转换器

HML190及HML200共同特点及规格	用于所有HMS系列传感器。转换器可以编程，微处理驱动单元提供自动清零、断电时的数据保护、空管检测和故障自检。标准特性包括：2个可编程开路集电输出，可以编程进行脉冲/频率输出（最大1250HZ）；报警输出；改变流向等。其他标准特性包括：双测量范围（手动或自动）；双向流量测量；一体化流量模拟器；4种编程语言可供用户选择；4个10位累加器（每个流向各两个）；一个可编程输入接点，可以编程为总量计量清零、校准等。
变换器安装选项	标准：小型、一体式设计可选项：分体壁挂式安装（碳钢附件）分体面板安装（碳钢附件）分体壁挂式安装（不锈钢附件）分体面板安装（不锈钢附件）
壳体材料-防护等级	标准：碳钢外壳（涂漆RAL6028）。防护等级为NEMA6（IP67）。可选项：304不锈钢外壳。防护等级为。NEMA6（IP67）
电源	标准：90-265VAC 45-66 Hz 可选项：18-63VDC/15-45 VAC 45/66 Hz 10-35 VDC
模拟输出信号	可以选择4-20mA 或0-20mA
串行接口	可以选择RS-232或RS-485
可选输出	2个on/off编程输出 2个RTD输入和0/4-20mA输出 1个on/off编程输出及1个高频输出 2个RTD输入和0/4-20mA输出和1个on/off可编程输出 1个0/4-20mA输出和2个on/off可编程输出 1个RS-232接口和2个on/off可编程输出实时时钟+1Mb数据记录器 1个RS-232接口和2个on/off可编程输出实时时钟+2Mb数据记录器 1个0/4-20mA输出实时时钟+4Mb数据记录器 2个RTD输入

独有特点	型号
独有特点	HML190	HML200
系统精度	测量精度的0.4%（液体>0.25米/秒）重复性：0.1%	测量速度的0.%(液体流速>0.25米/秒)重复性:0.1%
显示	标准配置无显示屏，可选项：2行背光显示屏(每行16个字符)和3键可编程键盘	图形LCD背光显示屏:138*64点阵(相当于8行16个字符)和3键可编程键盘。
